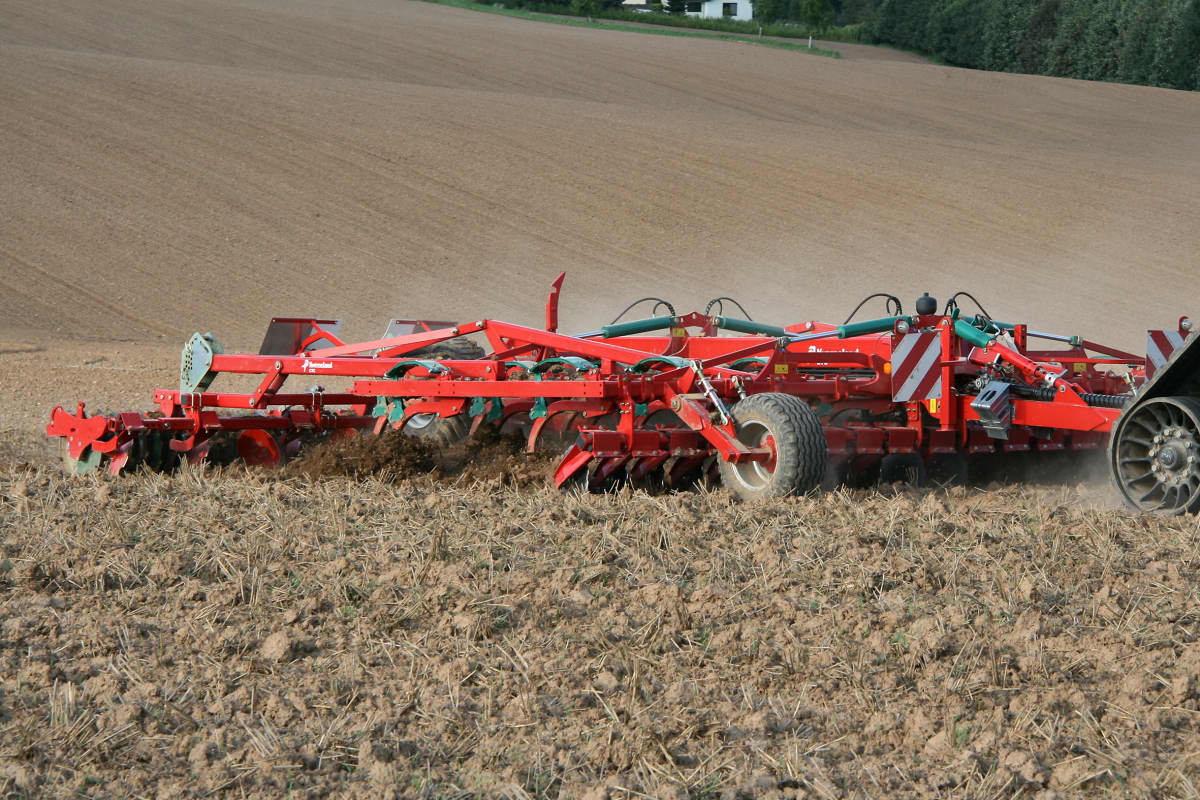

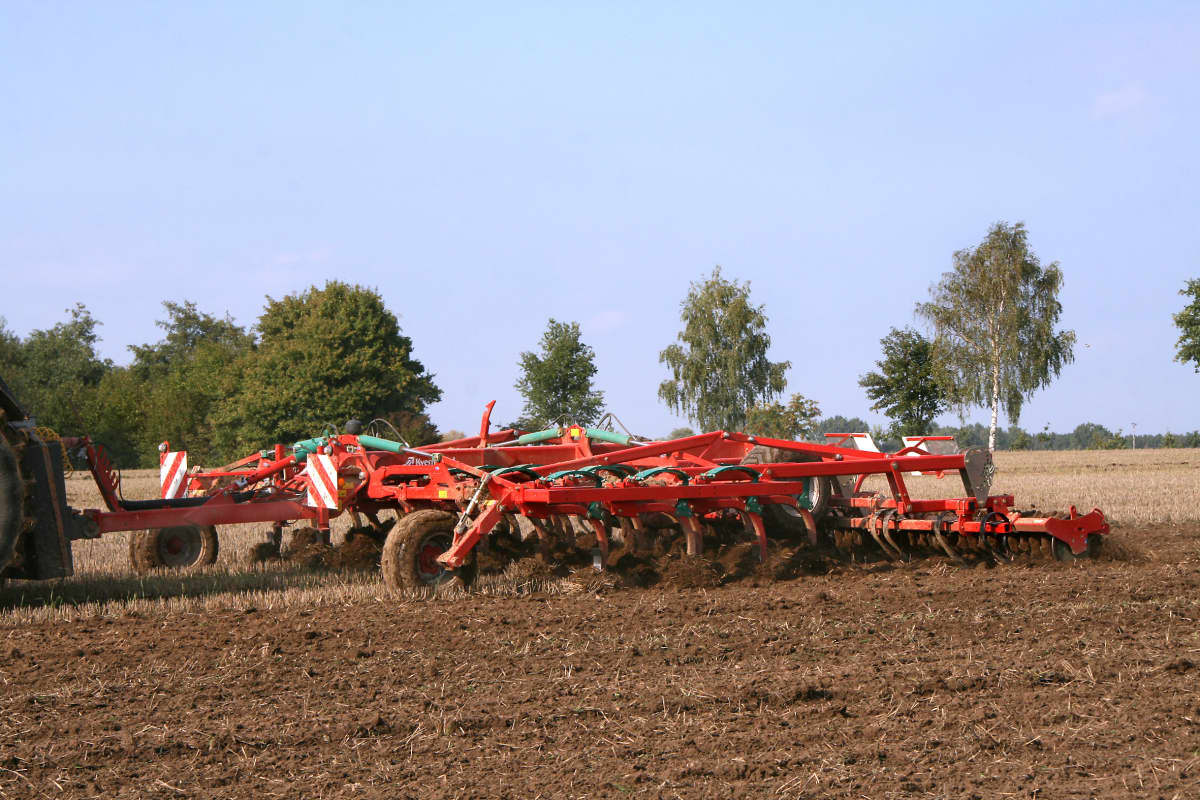

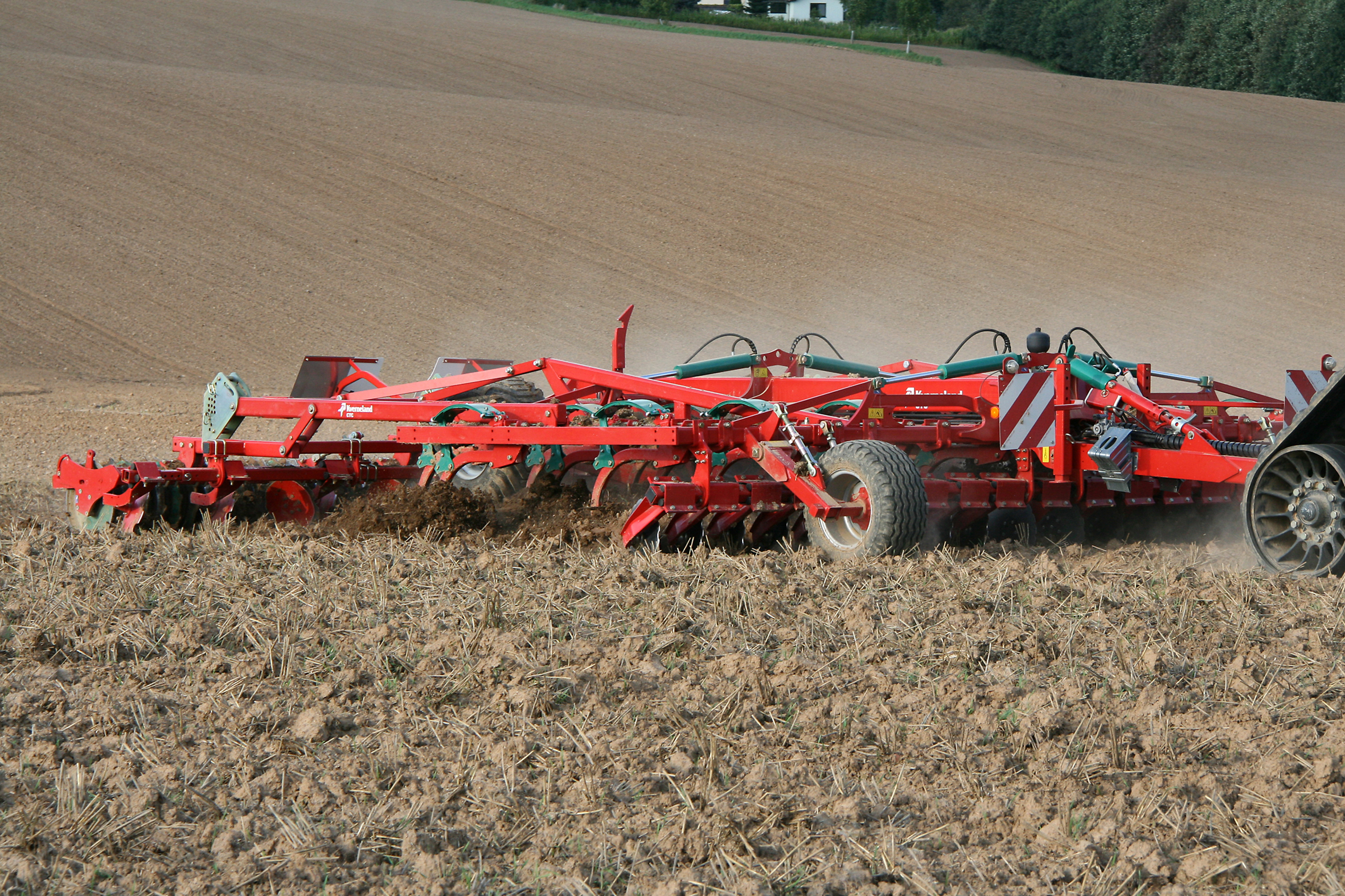

Kverneland CTC
CTC - Travail superficiel à profond
Le déchaumage, en particulier dans le cadre d'un travail cultural simplifié, préserve la structure et l'humidité du sol et limite l'érosion.
Description
Le Kverneland CTC est disponible en différentes configurations selon les conditions d'utilisation, mais aussi selon la puissance disponible :

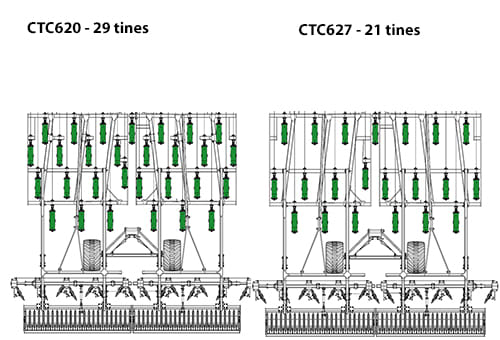

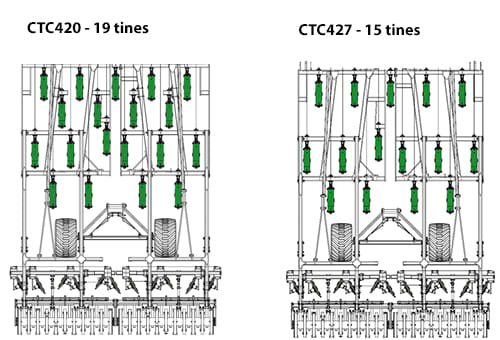

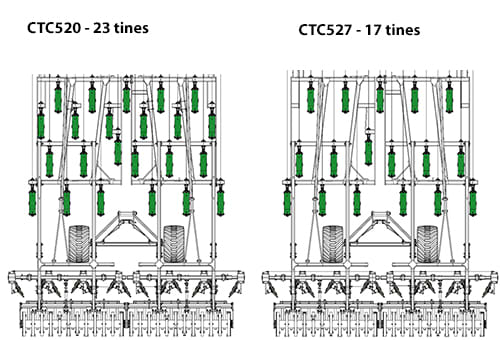

Le CTC a une disposition des dents en 3 rangées avec un espacement de 270 mm ou 4 rangées avec un espacement de 200 mm. Les performances avec les résidus longs a été un point central lors du processus de conception, l'objectif étant d'assurer un mélange optimal et un travail intensif.
La position des dents a été optimisée pour assurer un flux de terre régulier sur toute la largeur de travail mais aussi autour des roues de transport. Une profondeur de travail maximale de 30 cm est possible. L'espacement élevé entre les rangs, jusqu'à un maximum de 150 cm, et le dégagement sous la poutre de 870 mm garantissent un fonctionnement sans blocage.

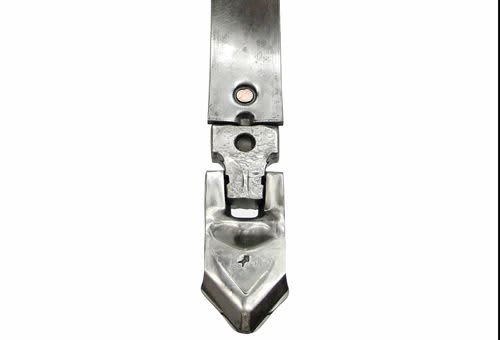

Pointes disponibles pour les dents Triflex 700 :
- Pointe réversible 65
- Knock-On 80
- Knock-On 150
- Knock-On 250
- Knock-On 320
- Soc à ailettes 320
- Tiger 3 (pointe carbure 70)
- Soc à ailettes carbure 320
Caractéristiques
Le CTC peut être équipé de 3 rangées de dents (écartement 270 mm) et de disques avant ou de 4 rangées de dents (écartement 200 mm) :
- En 3 rangées de dents, nous avons un écartement de 270 mm à 330 mm
- En version 4 rangées l’écartement est de 200 mm
- Possibilité de travailler jusqu’à 30 cm maxi de profondeur
- Avec un écartement maximum entre rangée de dent de 150 cm et un dégagement sous bâtit de 87 cm on élimine tout risque éventuel de bourrage
- Un accumulateur hydraulique permet de gérer la pression sur chaque extension

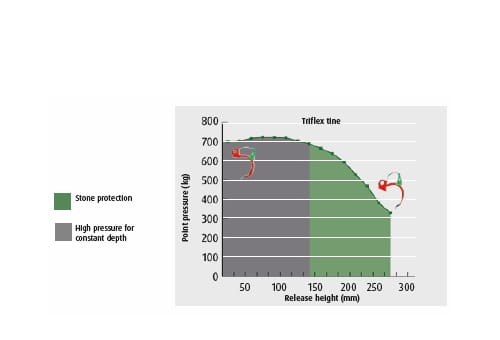

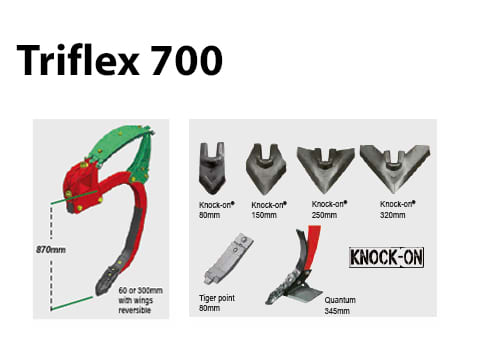

Triflex 700 : grande stabilité en profondeur

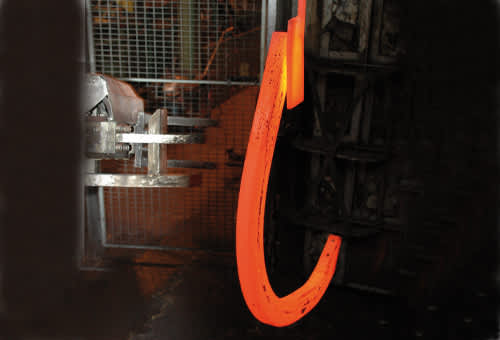

La dent Triflex Non-Stop utilise le système de ressorts à lames Kverneland bien connu pour assurer un effort à la pointe élevée de 700 kg en travail et un déclenchement par décompression en douceur lorsque la dent heurte un obstacle. La dent Triflex au design étroit et à la forme spécifique réduit la force de traction tout en assurant une pénétration parfaite dans la plupart des sols difficiles. C’est le choix parfait pour l’ameublissement en profondeur et le travail sur des sols lourds ou avec des pierres.
Les dents Triflex 700 peuvent être équipées de différents socs pour s’adapter aux différentes profondeurs de travail et travaux. Sept types de pointe et de soc sont disponibles avec le système breveté Knock-on®. C’est le moyen le plus simple de remplacer les pièces d’usure sur un cultivateur, soit pour adapter la machine au travail à réaliser, soit pour changer des pièces d’usure.
La conception spécifique assure une pénétration progressive et élevée et nécessite une faible force de traction. La forme particulière des plaquettes de carbure résiste aux conditions pierreuses. Toutes les pointes sont également disponibles avec des déflecteurs droits ou vrillés.
Cliquez ici pour plus de détails sur le système Knock-on®.

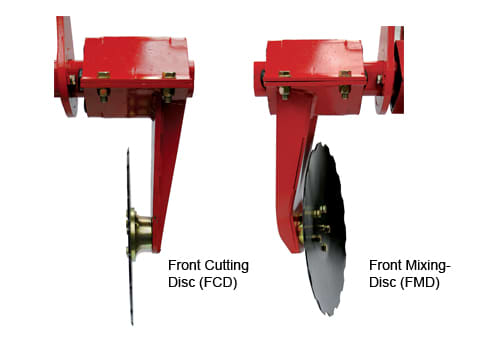

Pour le CTC en 3 rangées de dents, Kverneland a développé un système de disques à l'avant pour couper et incorporer les résidus avant le passage des dents.
Ces disques sont montés sur une liaison à ressort caoutchouc individuelle, avec des vérins hydrauliques en maître-esclave, qui permet d'amortir les chocs et de bien suivre le terrain.
Etant donné que la profondeur de travail des disques est limitée à 5 cm, la puissance requise de traction est relativement faible.
Disques mixeurs (FMD)
Le système FMD (Front Mixing Discs) est composé de disques crantés galbés, pour opérer un pré-mélange des pailles en coupant et projetant de la terre sur les chaumes avant le passage des dents. L'ajustement de la pression peut-être effectuée au travail de façon hydraulique, depuis la cabine.
Hormis l'effet de coupe, les disques permettent d'assurer un bon mélange des pailles qui autrement ne seraient pas rappuyées au sol avant le passage des dents, ce qui peut parfois rendre leur incorporation plus difficile dans le cas où les pailles ne sont pas exportées
Disques coupeurs (FCD)
Le système de disque droit coupeur FCD (Front Cutting Discs), est monté devant les deux premières rangées de dents du CTC. Il est idéal pour le travail d'une masse importante de matière végétale comme par exemple en maïs, où il vient couper les débris et ouvrir le passage de la dent. Le passage du CTC est ainsi assuré sans bourrage.
Le CTC est le déchaumeur qui peut recevoir toute la gamme d’équipement arrière
Disques niveleurs :
- Monté sur des amortisseurs caoutchoucs pour un parfait suivi du sol
- Disque de bordure en standard
Dents niveleuses
- Bonne capacité de nivellement
- Bon suivi du sol
Combi disque
- Combinaison d’une rangée de disque mélangeur avec un rouleau au choix
- Ajustement hydraulique de la profondeur
- Angle ajustable selon l'intensité requise

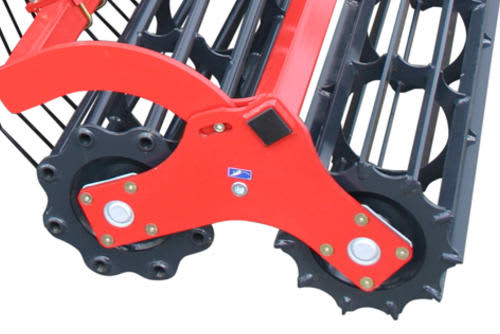

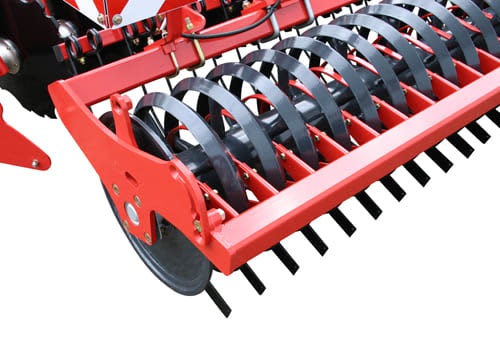

Rouleau cage Ø 550 mm - 90 kg/m
- 10 bars de pression au sol, convient pour sol léger et terrain sec

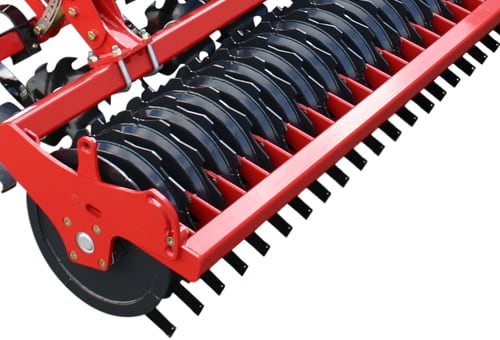

Rouleau Actipack Ø 565 mm - 205 kg/m
- Rouleau idéal pour terrain lourd et argileux
- Son poids autorise une forte pression au sol gage d’un excellent rappui
- Le profil de l’élément de rappui favorise la pression au sol et optimise la germination
Rouleau Actiring Ø 565 mm - 160 kg/m
- Avec le même châssis que l’Actipack, il est composé d’un profil en V disposé tous les 12,5cm
- La structure du rouleau permet de diminuer le poids de 50 kg/m diminuant ainsi les capacités de charge nécessaire

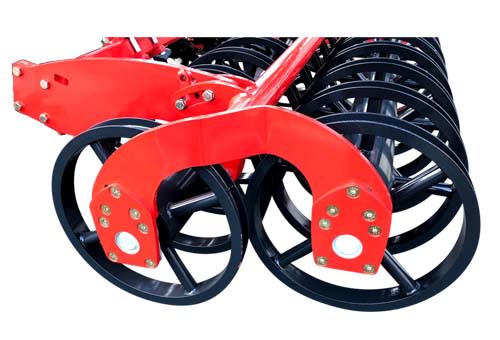

Actipress Twin Ø 565 mm - 220 kg/m à vide
- Profil en U pour une grande capacité de charge et une bonne portance dans les sols légers
- Brise des mottes même dans des conditions difficiles
- Rappui important et homogène
- Poids rempli de terre : 250kg/m
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèle | CTC 427 | CTC 527 | CTC 627 | CTC 420 | CTC 520 | CTC 620 | |
---|---|---|---|---|---|---|---|
Châssis | Semi-porté repliable | Semi-porté repliable | Semi-porté repliable | traîné | traîné | traîné | |
Largeur de travail (m) | 4.00 | 5.00 | 6.00 | 4.00 | 5.00 | 6.00 | |
Largeur de transport (m) | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | |
Type de dents | Triflex 700 avec réarmement automatique par lames de ressorts ou dents avec sécurité boulon | Triflex 700 avec réarmement automatique par lames de ressorts ou dents avec sécurité boulon | Triflex 700 avec réarmement automatique par lames de ressorts ou dents avec sécurité boulon | Triflex 700 avec réarmement automatique par lames de ressorts ou dents avec sécurité boulon | Triflex 700 avec réarmement automatique par lames de ressorts ou dents avec sécurité boulon | Triflex 700 avec réarmement automatique par lames de ressorts ou dents avec sécurité boulon | |
Nombre de rangées de dents / espacement entre rangées | 3 rangées à 270mm ou 4 rangées à 200mm | 3 rangées à 270mm ou 4 rangées à 200mm | 3 rangées à 270mm ou 4 rangées à 200mm | 4 rangs avec 200mm | 4 rangs de 200 mm | 4 rangs de 200 mm | |
Nombre de dents en fonction de la largeur de travail | 15 (espacées de 270 mm with 3 rows) / 4.00 m | 17 (espacées de 270 mm en 3 rangées) / 4.60 m | 21 (espacées de 270 mm en 3 rangées) / 5.70 m | 19 / 3.80 m | 23 / 4.60 m | 29 / 5.80 m | |
Châssis (mm) | Châssis central 200 × 200mm / extensions 100 × 100 mm | Châssis central 200 × 200mm / extensions 100 × 100 mm | Châssis central 200 × 200mm / extensions 100 × 100 mm | Cadre carré 200 × 200mm / Ailes 100 × 100 mm | Cadre carré 200 × 200mm / Sections d'ailes 100 × 100 mm | Cadre carré 200 × 200mm / Sections d'ailes 100 × 100 mm | |
Attelage | Barre d'attelage Cat. III ou Cat. IV ou anneau fixe | Barre d'attelage Cat. III ou Cat. IV ou anneau fixe | Barre d'attelage Cat. III ou Cat. IV ou anneau fixe | CAT. III ou CAT. IV ou anneaux de traction | CAT. III ou CAT. IV ou yeux de tirage | CAT. III ou CAT. IV ou yeux de tirage | |
Dégagement sous-bâti (mm) | 870 | 870 | 870 | 870 | 870 | 870 | |
Espacement entre-dents régulier (mm) | 270 mm en 3 rangées ou 200mm en 4 rangées | 270 mm en 3 rangées ou 200mm en 4 rangées | 270 mm en 3 rangées ou 200mm en 4 rangées | Disques mélangeurs ou disques coupeurs (seulement en version 3 rangées) | Disques mélangeurs ou disques coupeurs (seulement en version 3 rangées) | Disques mélangeurs ou disques coupeurs (seulement en version 3 rangées) | |
Equipements frontaux | Disques mélangeurs ou disques coupeurs (seulement en version 3 rangées) | Disques mélangeurs ou disques coupeurs (seulement en version 3 rangées) | Disques mélangeurs ou disques coupeurs (seulement en version 3 rangées) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 565mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 565mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 565mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | |
Système de nivellement | Dents niveleuses ou disques niveleurs | Dents niveleuses ou disques niveleurs | Dents niveleuses ou disques niveleurs | 200 ou 500 l | 200 ou 500 l | 200 ou 500 l | |
Offre rouleaux | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 565mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 565mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | Rouleau cage (ø 550mm), rouleau double cage (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 565mm), Actipress (ø 565mm), Actipress Twin (ø 565mm) | 400/60 x 15,5 ou 480/45 x 17 | 400/60 x 15,5 ou 480/45 x 17 | 400/60 x 15,5 ou 480/45 x 17 | |
a-drill | 200 ou 500 l | 200 ou 500 l | 200 ou 500 l | 340/55×16 | 340/55×16 | 340/55×16 | |
Roues de transport | 400/60 x 15.5 or 480/45 x 17 | 400/60 x 15.5 or 480/45 x 17 | 400/60 x 15.5 or 480/45 x 17 | Hydraulique ou pneumatique | Hydraulique ou pneumatique | Hydraulique ou pneumatique | |
Roues de jauge | 340/55×16 | 340/55×16 | 340/55×16 | 145/300 | 175/350 | 205/400 | |
Frein* | Hydraulique ou pneumatique | Hydraulique ou pneumatique | Hydraulique ou pneumatique | 5,943 | 6,281 | 7,135 | |
Puissance mini / max | 145/300 | 175/350 | 205/400 | ||||
Poids total (kg)** | 5704 | 5942 | 6659 |
* Non homologué EU
**CTC Non-Stop - freins hydrauliques 25 km/h - roues 400/60x15.5 - barre d'attelage cat III - Pointe reversible 65 mm - disques niveleurs mécanique, actipack avec couteaux
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Largeur de travail (m) |
Nbr de dents |
CV min/max |
CTC 427 |
4.00 m |
15 (écartement 270 mm) |
145 / 300 |
CTC 420 |
4.00 m |
19 (écartement 200 mm) |
145 / 300 |
CTC 527 |
5.00 m |
17 (écartement 270 mm) |
175 / 350 |
CTC 520 |
5.00 m |
23 (écartement 200 mm) |
175 / 350 |
CTC 627 |
6.00 m |
21 (écartement 270 mm) |
205 / 400 |
CTC 620 |
6.00 m |
29 (écartement 200 mm) |
205 / 400 |
* Non homologué EU
**CTC Non-Stop - freins hydrauliques 25 km/h - roues 400/60x15.5 - barre d'attelage cat III - Pointe reversible 65 mm - disques niveleurs mécanique, actipack avec couteaux
