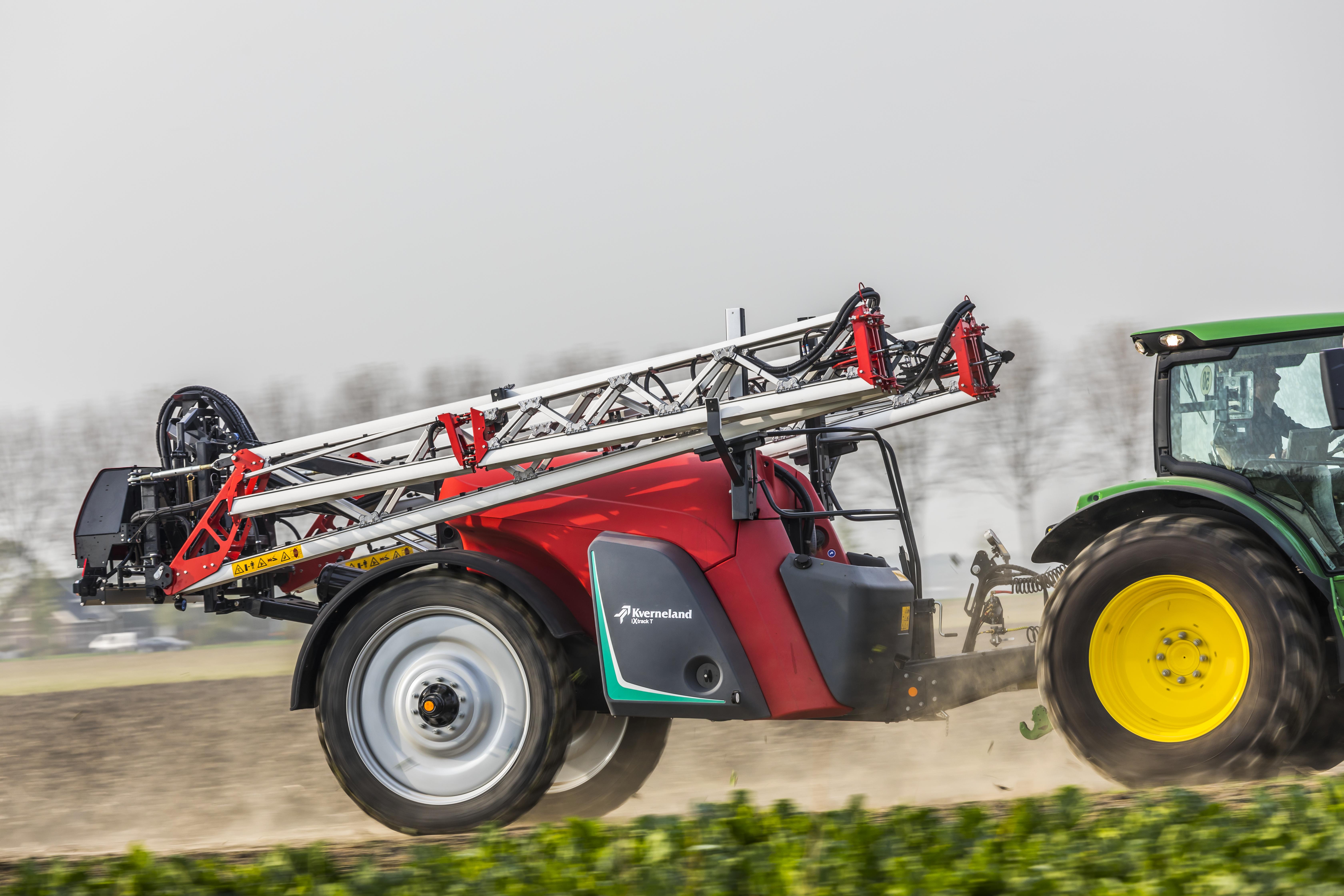

Kverneland iXtrack T3
Conçu par les agriculteurs, pour les agriculteurs
Le pulvérisateur traîné Kverneland iXtrack T3 a été développé en mettant l'accent sur une conception compacte et une grande stabilité en combinaison avec une électronique intelligente et une facilité d'utilisation.
Description
Le pulvérisateur Kverneland iXtrack T3 offre des capacités nominales de cuve de 2600 et 3200 litres. La technologie du pulvérisateur iXtrack T3 garantit que la pulvérisation est effectuée de la manière la plus simple et la plus efficace, en maximisant le rendement, tout en conservant des caractéristiques faciles à utiliser. Le matériel et le logiciel iXspray, dotés d'une interface tactile intuitive, garantissent une utilisation simple. Le parallélogramme suspendu en permanence combine une stabilité optimale avec un équilibrage souple de la rampe et un mouvement vertical limité pour minimiser les écarts de hauteur de pulvérisation. Les rampes de pulvérisation HSA 21/24 m ou HSS 18-30 m sont disponibles. Les modèles iXtrack T3 Essential sont basés sur les spécifications et les options les plus essentielles qu'un pulvérisateur traîné moderne doit avoir de nos jours !
Points forts
- L'angle de braquage de 32 degrés et le rayon de braquage de 3,60 m rendent l'iXtrack T3 très flexible et solide
- iXspray comprend une interface utilisateur intuitive et un fonctionnement simple qui garantit que la pulvérisation est effectuée de la manière la plus facile et la plus efficace
- Le parallélogramme lisse et suspendu combine une stabilité optimale avec un équilibrage souple de la rampe et un mouvement vertical limité pour minimiser les écarts de hauteur de pulvérisation
- Facile à brancher et à utiliser avec l'IsoMatch Tellus GO+ ou PRO ou tout autre terminal certifié AEF
- La position des cuves, des tuyaux, des vannes et des vidanges est optimisée pour minimiser le liquide de repos
- IsoMatch FarmCentre est applicable pour les machines ISOBUS Kverneland - reliant les outils et les terminaux en un seul flux continu de données et de connectivité
Caractéristiques
Facilité d'attelage
Pour les iXtrack T3 et T4, il y a une seule flèche d'attelage pour une position haute ou basse, le changement de position se fait par une rotation à 180° de la flèche.
Une maniabilité optimisée
Pour augmenter la maniabilité des pulvérisateurs iXtrack T, un essieu suiveur est disponible en option, conservant ainsi une bonne stabilité de la machine sur route comme au champ. Sur les modèles iXtrack T3 & T4 la voie peut être réglée de 1,50 m à 2,25 m (1,80 m à 2,25 m pour un iXtrack T4 équipé d'une cuve d'une capacité de 5300l). Grâce à la conception du châssis, l'essieu suiveur permet un suivi roue dans roue du tracteur/pulvérisateur avec un angle de braquage maximum de 32°.
Suspension de rampe active
Les pulvérisateurs iXtrack T sont équipés d'un parallélogramme suspendu au champ et sur route pour un maximum de confort. Le parallélogramme permet un large débattement sous buse (hauteur mini/maxi), tout en conservant une qualité de suspension inégalée lors de travaux à haute vitesse.
Gestion en fourrière ErgoDrive
La gamme iXtrack T est équipée de série de la gestion de rampe en fourrière ErgoDrive. Cette fonction permet de monter / descendre la rampe à une hauteur programmée en arrivant / sortant de la fourrière d’un seul clic. Cela vous permet ainsi d'avoir une hauteur de pulvérisation constante. Cette hauteur est indiquée en temps réel sur l'écran du terminal ISOBUS utilisé.

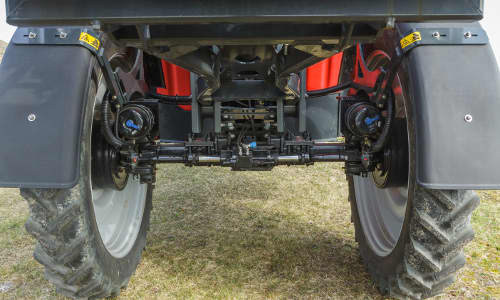

Rayon de braquage
Le châssis et le parallélogramme sont étroits pour permettre un maximum d’angle de braquage même en voies étroites. Cela permet à l’utilisateur un angle de braquage maximale et une maniabilité accrue, même sur une voie d’1,50 m.
Découvrez les qualités et avantages de l'angle de braquage dans la vidéo ci-dessous :
- Voies possibles de 1,50 m à 2,25 m (1,80 - 2,25m en combinaison avec la cuve de capacité de 5300l sur l'iXtrack T4)
- Modifiable par pallier de 5 cm
- Espace pour des pneus de 1,90 m de hauteur (2,04 m en combinaison avec une cuve d'une capacité de 5300 litres)
- Rayon de braquage de 4,15 m pour iXtrack T3 et 5,25 m pour iXtrack T4
- Angle de braquage de 32°
- Essieu suiveur disponible (option)
- Gardes-boues pivotant avec les roues
iXclean
La fonction ENFO® d'amorçage et de rinçage de la rampe est de série sur l'ensemble des pulvérisateurs Kverneland. Avant de démarrer la pulvérisation, l'appareil charge automatiquement la rampe en bouillie chassant l'eau claire des sections, en partant du centre de la rampe vers l'extérieur. Une fois le traitement terminé, il est possible de nettoyer la rampe à l'eau claire en suivant le même procédé. Cette fonction permet d'optimiser la quantité de produit utilisé pour l'amorçage de la rampe et la quantité d'eau claire pour le rinçage de celle-ci. La fonction ENFO® est entièrement automatisée et programmable depuis la cabine. Un amorçage et nettoyage optimisés pour une pulvérisation précise et un meilleur respect de l'environnement.
iXclean Confort
L'iXclean® Confort est un système de mise en oeuvre semi-automatique. La vanne d'aspiration motorisée est associée à une jauge électronique pour permettre un arrêt automatique au remplissage, soit au volume nominal de la cuve ou alors au volume programmé par l'utilisateur. De plus, la fonction ENFO® est pilotée automatiquement depuis la cabine, passez de l'amorçage au rinçage sans descendre! Les fonctions de rinçage de rampe et de la dilution du fond de la cuve principale peuvent être pilotées depuis la cabine.
iXclean Pro
L'iXclean® Pro est un système de mise en oeuvre automatique avec les vannes d'aspiration et refoulement motorisées, disponible uniquement avec un pulvérisateur ISOBUS. Pilotez l'ensemble des fonctions d'aspiration, incorporation, pulvérisation et rinçage du bout des doigts! En plus des fonctions de remplissage automatique, l'iXclean® Pro possède une séquence de triple rinçage complet du pulvérisateur. Une séquence de simple dilution est également intégrée pour permettre de rincer l'appareil à la ferme. La triple dilution permet de descendre la concentration de matière active en dessous de 1 %.
iXflow-E
L'iXflow-E® est une circulation continue avec un contrôle électrique des jets. Cette circulation permet à la bouillie d'être en perpétuel mouvement dans la rampe même en pulvérisation arrêtée, elle retourne alors en cuve. Cette technologie permet d'éviter tout dépôt de produit dans la rampe et/ou bouchage des jets. Afin d'éviter toute perte de pression et d'optimiser le débit de la pompe, lorsque l'utilisateur ouvre la vanne générale le circuit de retour devient alors également circuit de pression, permettant d'alimenter la rampe en deux endroits : au centre et aux extrémités. Cette technologie permet également d'avoir un appareil modulable et d'adapter la largeur des sections à vos cultures.
Choix des rampes
Disponibles de 18 à 40 m, elles se replient au-dessus de la cuve assurant ainsi un large dégagement entre la cabine et les rampes, tout en conservant un centre de gravité bas pour plus de confort au transport. Elles sont disponibles en version acier HSS et aluminium HSA. Grâce à son gabarit compact les manœuvres en bout de champ sont facilitées et son remisage aisé en période hivernale. Son parallélogramme suspendu permet des vitesses de déplacements élevées sur route comme au champ.
Rampes HSS |
Rampes HSA |
Acier |
Aluminium |
3-D Construction triangulée |
3-D Construction triangulée |
Tri ou Pentajets |
Tri ou Pentajets |
Correcteur de dévers de série, Géométries variables disponible en option |
Correcteur de dévers de série, Géométries variables disponible en option |
Portes buses et canalisations 100% protégés par la rampe |
Portes buses et canalisations 100% protégés par la rampe |
Independent slope correction optional |
Parallèlogramme
Afin de gérer la hauteur de pulvérisation et la suspension des rampes l’iXtrack T est équipé d’un parallélogramme. La rampe est suspendue au champ comme sur route, ce qui permet une gestion plus précise de la hauteur au travail et un minimum de d’entretien pour un meilleur vieillissement de la rampe dans le temps.
Boom Guide
L’utilisation de l’iXtrack T avec le boom guide offre une gestion optimale de la rampe, même dans les parcelles avec les dévers les plus difficiles. Les capteurs ultrasons gèrent la hauteur des rampes et les géométries variables, en position positive et négative pour un suivi du terrain optimal.
Armoire "vide poche"
De série, une armoire "vide poche" située au niveau du poste de mise en oeuvre permet de stocker des accessoires au propre et au sec. Une armoire de rangement de taille supérieur est disponible (en option) et peut être adaptée à gauche et/ou à droite du pulvérisateur.
Facilité d'accès aux filtres
Le filtre d'aspiration, situé à côté du raccord d'aspiration, est équipé d'un bol transparent afin de voir le nombre d’impuretés bloquées par celui-ci et ainsi vous permettre de le nettoyer plus régulièrement. Il est équipé d'une vanne 1/4 de tour afin de la vidanger avant démontage. Le filtre de refoulement est équipé d'une "fuite" ce qui permet de créer un vortex autour de celui-ci, évitant ainsi tout dépôt de résidu. Les particules sont redirigées vers la cuve principale, pour se retrouver piégées par la suite dans le filtre d'aspiration. Cette "fuite" est réglable en intensité, afin de s'adapter au type de produits que vous utilisez.
Bac incorporateur
Le bac incorporateur est monté sur un parallélogramme assisté par un vérin à gaz pour faciliter sa manipulation. Il fait partie intégrante du design de l'appareil et est situé à côté du poste de mise en oeuvre. Il peut être rincé via 3 jets ou via le rince bidon une fois que le couvercle de celui-ci est correctement fermé. Pour faciliter l'incorporation et le mélange des produits de types poudre ou cristaux solubles, un injecteur haute pression a été ajouté au-dessus de l'aspiration du bac, créant ainsi une zone de mélange intensif.
Cuve lave-main
Une cuve lave-mains est intégrée sur l'appareil, avec un robinet directement accessible au niveau de la mise en oeuvre.
Kit de nettoyage extérieur (option)
Un enrouleur extérieur avec un tuyau de 15 mètres peut-être rajouté en option pour pré-laver le pulvérisateur à la sortie de
la parcelle. Celui-ci s'accompagne d'une lance et d'une brosse. L'eau est prise directement depuis la cuve de rinçage.
Remplissage direct extérieur
Raccord de remplissage direct de la cuve principale est disponible en option. Il permet de remplir la cuve principale avec une pompe externe sans passer par la pompe du pulvérisateur et moteur arrêté. Équipé d'un clapet anti-retour de série.
Cuve de rinçage
Les cuves de rinçage ont une capacité de 460 litres (iXtrack T3) ou 620 litres (iXtrack T4/T6), la jauge se situe au niveau du
poste de mise en oeuvre. Leur positionnement sur l'avant de l'appareil permet un bon report de charge sur le tracteur afin de conserver une bonne motricité de l'ensemble. Le remplissage peut s'effectuer via le bouchon situé sur le côté du poste de mise en oeuvre ou via un orifice plus large situé sur la passerelle d'accès.
Tuyau de remplissage
L'eau aspirée de l'extérieur est d'abord filtrée par une crépine en bout du tuyau et ensuite par le filtre d'aspiration. L'incorporateur peut être utilisé en même temps que le remplissage pour gagner en temps de préparation et permettre son rinçage avec de l'eau claire (fonction également disponible en remplissage direct avec une pompe externe).
Agitation haute pression
L'agitation haute pression permet d'avoir une homogénéité parfaite de la bouillie avant et pendant la pulvérisation. Le système s'arrête automatiquement quand il reste peu de bouillie (volume programmé par l'utilisateur), ce qui évite la formation de mousse et permet de vider intégralement la cuve principale. L'agitation à haute pression vous permet de ré-homogénéiser l'ensemble de la bouillie rapidement même après une longue phase de transport sur route.
L'iXtrack T est 100% compatible ISOBUS de série, ce qui veut dire une compatibilité parfaite avec l'IsoMatch Tellus GO+, PRO et avec l'ensemble des terminaux certifiés par l'AEF. La nouvelle régulation iXspray : simple et intuitive, permet à l'utilisateur de piloter l'ensemble des fonctions du pulvérisateur depuis le terminal ISOBUS en cabine. De plus, grâce à la nouvelle poignée IsoMatch GRIP 100 % configurable, pilotez l'ensemble des fonctions de l'appareil du bout des doigts.
IsoMatch Grip
Ce dispositif auxiliaire ISOBUS est conçu pour un contrôle maximal de la machine et un travail agricole efficace. Jusqu'à 44 fonctions d'outils peuvent être commandées à partir d'un seul appareil.
IsoMatch GEOCONTROL
Associé à une antenne GPS, le GEOCONTROL® permet des économies importantes d'intrants et donne accès aux fonctionnalités de l'agriculture de précision. Efficace et facile à utiliser, le GEOCONTROL® s'occupe de tout. Grâce à l'automatisation de certaines tâches, vous pouvez vous concentrer sur la conduite. Des passages précis avec un recouvrement parfait contribuent à faire des économies substantielles en temps de travail, gazole, engrais, produits de traitements et semences.
Agriculture de précision
Lorsque l'on souhaite investir dans un équipement, il n'est pas toujours facile de trouver la solution optimale parmi les offres du marché actuel. Notre monde évolue rapidement, les tracteurs et les machines étant de plus en plus équipés de solutions et d’applications à la pointe de la technologie, nous en comprenons la complexité et nous nous engageons à vous fournir des solutions agricoles simples, intuitives et perfectionnées. C'est pourquoi nous avons créé les terminaux universels ISOBUS IsoMatch Tellus PRO et IsoMatch Tellus GO+, qui sont conçus pour faciliter l'utilisation des machines et l'usage de l'agriculture de précision.
L'IsoMatch Tellus PRO est la solution optimale d'agriculture de précision pour une gestion tout-en-un depuis la cabine de votre tracteur.
L'IsoMatch Tellus PRO permet de connecter toutes les machines ISOBUS et d'utiliser les applications d'agriculture de précision. Il offre tout ce dont un agriculteur a besoin pour tirer le meilleur de ses machines et de ses cultures. L'utilisateur peut réaliser des économies d'engrais, de produits chimiques et de semences grâce à la coupure de sections et la modulation de dose. Sa fonctionnalité unique de double écran permet de gérer plusieurs applications ISOBUS, sans que l’opérateur n’ait besoin de changer d’écran
Travaillez facilement. Gardez le contrôle.
L’IsoMatch Tellus GO+ est spécialement conçu pour contrôler la machine de manière simple et intuitive. L'agriculteur a le contrôle total de l’outil. Régler facilement le matériel à l'aide des touches « fonctions » sur l’écran tactile de 7 pouces. Pour un contrôle optimal pendant la conduite, il suffit d'utiliser les boutons de programmation et/ou le bouton rotatif du terminal. L’utilisation de votre machine n'a jamais été aussi simple.
C'est peut-être votre premier pas dans l'agriculture de précision
L’IsoMatch Tellus GO+ permet de contrôler facilement l’ensemble des matériels ISOBUS depuis votre cabine de tracteur. L’IsoMatch GEOCONTROL vous permet d'obtenir d’améliorer vos rendements, tout en réduisant les coûts et de travailler plus sereinement. Ces licences sont divisées en deux parties, la coupure de sections automatique et la modulation de dose, qui sont disponibles sur notre plateforme IsoMatch Shop. Vous pouvez maintenant acheter les fonctionnalités dont vous avez besoin.
L’IsoMatch Grip inaugure des fonctionnalités inédites. Il est possible de créer des commandes de fonctions pour tous les outils ISOBUS. Le joystick est entièrement configurable. Il est possible de sauvegarder des programmations pour chaque machine ISOBUS de l’exploitation ce qui rend son utilisation encore plus conviviale pour l’utilisateur.
Le nouveau joystick IsoMatch Grip a été entièrement développé pour fonctionner avec les terminaux ISOBUS, Tellus GO+ et Tellus PRO.
Avec le Guidage InLine vous êtes sur la bonne voie
L'IsoMatch InLine est une barre lumineuse qui permet un guidage manuel aisé. C'est l'assistant parfait pour vous rapprocher le plus possible de votre ligne A-B souhaitée. Installée à portée de vue, vous visualisez facilement la distance de la ligne A-B, et dans quelle direction vous diriger pour trouver la position idéale. L'IsoMatch InLine affiche également l'état des sections de la machine, pour un plus grand confort d'utilisation. L'intensité des LEDS peut être diminuée pour un travail de nuit.
SMART Indication de la distance à laquelle se trouve le tracteur de la ligne de guidage (indication numérique et avec les leds)
EFFICIENT Guidage manuel en combinaison avec IsoMatch GEOCONTROL
EASY Indication de la coupure des sections de la machine ISOBUS connectée au terminal
L'accessoire indispensable pour l'IsoMatch GEOCONTROL
IsoMatch Global 3 est l’accessoire indispensable pour utiliser l’IsoMatch GEOCONTROL. C’est une antenne GPS avec une précision DGPS, qui permet au satellite de déterminer la position dans le champ de l’ensemble tracteur/outil pour les applications GEOCONTROL.
SMART
Permet le guidage, la coupure de tronçons automatique ainsi que la modulation de dose avec l’IsoMatch GEOCONTROL
EFFICIENT
Précision DGPS sans abonnement
EASY
Facile à installer grâce aux supports de montage inclus.
Connectez-vous à un réseau local sans fil sur votre IsoMatch Tellus.
L'IsoMatch Wireless (clé USB) est complémentaire au terminal IsoMatch Tellus et permet de se connecter facilement à un réseau local sans fil, tel que votre téléphone, le réseau domestique, etc.
Pas de frais supplémentaires liés à un fournisseur d'accès à Internet. Lorsque vous êtes connecté via l'IsoMatch Wireless, vous pouvez naviguer sur Internet, voir la météo, vous connectez sur Gmail, Google, etc.
IsoMatch Eye est une caméra qui a été développée pour être utilisée en combinaison avec l’IsoMatch Tellus PRO et l'Isomatch Tellus GO+. La vision caméra peut apparaître sur l’écran supérieur ou inférieur de ces boîtiers. Cette caméra est équipée en standard du procédé d'inversion d'image. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Vision sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec les LEDs intégrées
IsoMatch Multi Eye est un accessoire permettant de connecter jusqu’à 4 caméras aux boîtiers IsoMatch universels.
L'IsoMatch MultiEye permet de connecter plusieurs caméras à l'IsoMatch Tellus PRO ou l'IsoMatch Tellus GO+. Vous pouvez facilement passer d'un écran à l'autre sans avoir besoin d'un écran additionnel. Elle vous donne un contrôle complet et une vue d'ensemble du fonctionnement de la machine le jour ou la nuit, de par sa vision nocturne avec des LEDs intégrées. La sécurité en est renforcée lors d'inversion de machine ou de manœuvres.
SMART Jusqu'à 4 visions sur l’écran supérieur ou inférieur de l’IsoMatch Tellus PRO ou Tellus GO+
EFFICIENT Surveillance de la machine et de la manœuvre en toute sécurité
EASY Vision nocturne avec LEDs intégrées
IsoMatch GEOCONTROL est un logiciel intégré dans l’IsoMatch Tellus PRO qui permet de bénéficier de tous les avantages de l’agriculture de précision.
- Coupure de section automatique par GPS : permet la coupure automatique de sections sur pulvérisateurs, distributeurs d’engrais, semoir de précision et semoir céréales. Cette fonctionnalité diminue les recouvrements inutiles et permet de substantielles économies d’intrants (engrais, phyto-sanitaire, semence)
- Modulation de dose par GPS : Cette fonctionnalité permet de moduler les doses d’engrais de semence ou de phyto sanitaire à partir d’une carte de préconisation ou d’un capteur externe.
- Traçabilité : Permet de créer des rapports de tâches très complet avec surface totale de la parcelle, dose appliquée, vue de la parcelle, nom de l’exploitation, de l’employé, de l’exploitant agricole etc.
- Guidage manuel : Cette fonctionnalité permet à l’opérateur d’être guidé pendant ses interventions. Le guidage manuel diminue les recouvrements inutiles et améliore le confort de l’opérateur.
IsoMatch GEOCONTROL - Les avantages
- Confort : la coupure des sections est automatique. Le conducteur peut se concentrer sur la conduite du tracteur.
- Economie : le guidage et la coupure de sections automatique par GPS suppriment les recouvrements inutiles et engendrent des économies d’intrants. Pour réaliser une simulation personnalisée d’économie d’intrants : EcoSimulator
- Travail de nuit : Augmentez, vos débits journaliers sans vous fatiguer.
Un outil convivial et performant
L’outil IsoMatch TopService, est outil à destination de notre réseau de concessionnaires certifiés iM FARMING – IsoMatch TopService. Ce logiciel est destiné à augmenter la productivité du service technique des concessionnaires, en proposant un outil convivial et performant évolutif vers la télématique
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationiXtrack T3 | |||
---|---|---|---|
Capacité nominale de la cuve (l) | 2600 | 3200 | |
Capacité maximale de la cuve (l) | 2780 | 3400 | |
Incorporateur (l) | 37 | 37 | |
Cuve de rinçage (l) | 460 | 460 | |
Cuve lave-mains (l) | 32 | 32 | |
Rampe (m) | HSA 21-24/HSS 18-30 | HSA 21-24/HSS 18-30 | |
Pompes (l/min) | 200/260/400/520 | 200/260/400/520 | |
Mise en œuvre iXclean | iXclean Comfort/iXclean Pro | iXclean Comfort/iXclean Pro | |
Commandes pour l'électronique ISOBUS | IsoMatch Tellus PRO/GO+ ou tout autre terminal ISOBUS | IsoMatch Tellus PRO/GO+ ou tout autre terminal ISOBUS | |
Essieu (m) | Réglable de 1,50 à 2,25 | Réglable de 1,50 à 2,25 | |
Position d'attelage | Attelage haut ou bas * | Attelage haut ou bas * |
* Disponible avec anneau Ø40 mm fixe / Ø50 mm pivotant / boule Scharmuller K80 80 mm
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationiXtrack T3 | ||
Capacité nominale |
2600 litres |
3200 litres |
Rampe |
HSA 21 - 24 m / HSS 18 - 30 m |
|
Timon |
Attelage haut par œil d'attelage ou boule scharmüller |
|
Essieu |
Ajustable 1,50 - 2,25 m |
|
Pompe |
En option, 200 - 400 - 520 l/min. |
|
Cuve de rinçage |
340 litres |
|
Système de régulation |
IsoMatch Grip combiné à l'IsoMatch Tellus PRO, IsoMatch Tellus GO ou tout autre terminal ISOBUS |
|
iXclean |
iXclean Comfort - iXclean Pro |
* Disponible avec anneau Ø40 mm fixe / Ø50 mm pivotant / boule Scharmuller K80 80 mm
