u-drill plus 6001

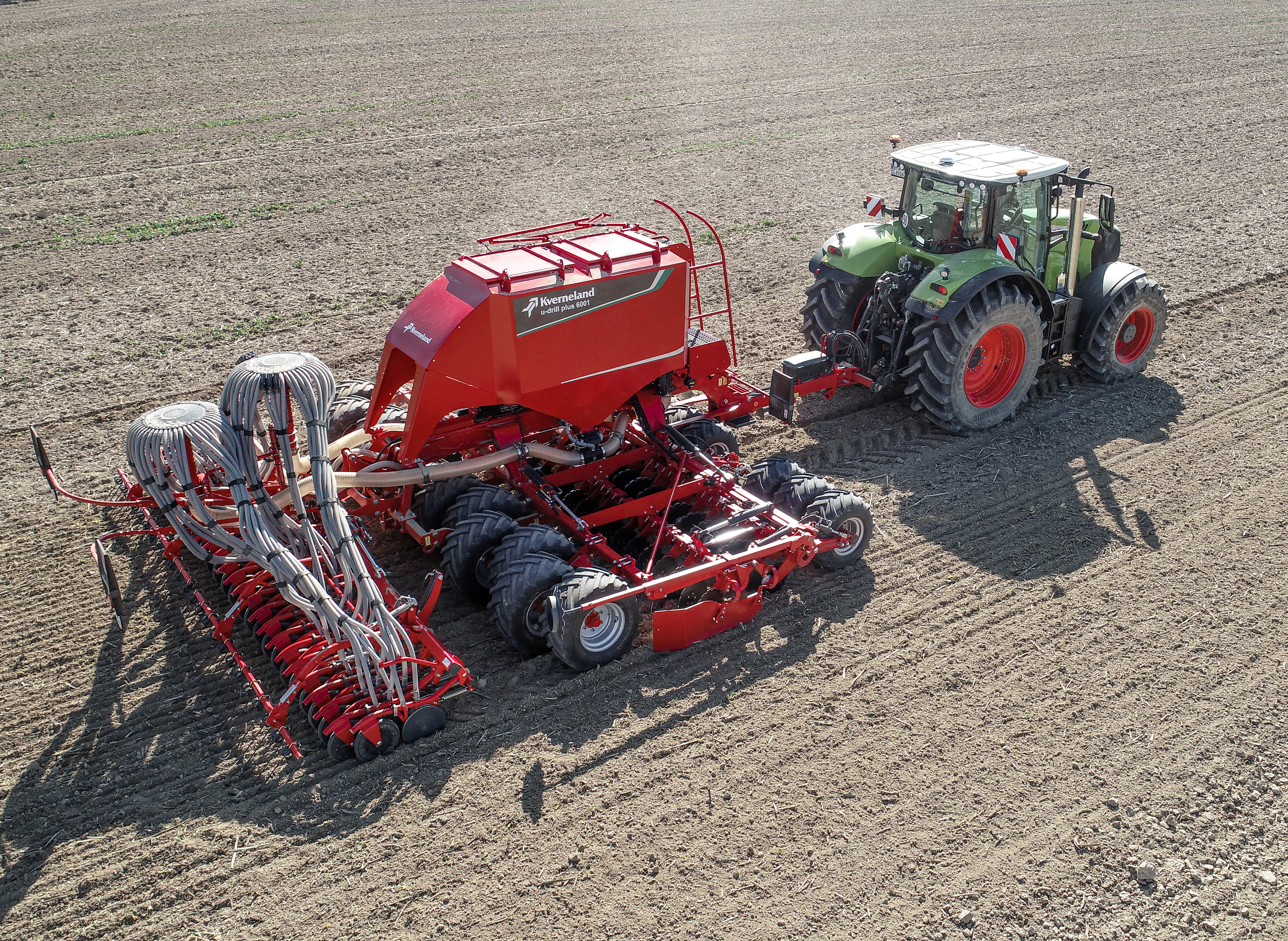

Le semoir rapide Kverneland u-drill - idéal pour les itinéraires simplifiés
Le semoir rapide trainé réalise la préparation du lit de semences, le nivellement, le rappuyage et le semis en un seul passage.
Description
La version plus de l'u-drill bénéficie d'une trémie compartimentée 60:40. Vous pouvez ainsi fertiliser au semis, implanter des couverts végétaux, semer des plantes compagnes ou mélanger différentes variétés.
Le semoir rapide Kverneland u-drill est disponible dans des largeurs de travail de 4 et 6 m repliable. Son travail se décompose en cinq étapes réalisées en un seul passage : tasse-avant, travail du sol, reconsolidation, semis et recouvrement. Le tout avec une vitesse de travail pouvant atteindre jusqu’à 18 km/h.
L’élément semeur à double disques CD est disponible en écartement 12,50 ou 16.7 cm. Son angle d’attaque très faible permet de limiter la puissance de traction nécessaire. La trémie grande capacité de 4350 litres permet de limiter les temps de remplissage et facilite le remplissage par big-bags ou télescopique.
L’intégralité des réglages du semoir s’effectuent depuis la cabine du tracteur. Le semoir u-drill est entièrement ISOBUS. Vous pouvez réaliser de la coupure de doseur en fourrières ainsi que de la modulation intra-parcellaire pour adapter votre peuplement en fonction du potentiel de vos sols.
Caractéristiques
Etape 1 : Niveler le sol
Pour une préparation du lit de semence optimal, le tasse-avant (Ø 800 mm) nivelle le sol, écrase les grosses mottes et prépare le terrain. Le packer frontal permettra une profondeur de travail des disques constante et évitera de déplacer des centaines de tonnes de terre inutilement. 1 cm de terre travaillé / ha = 125 à 150 tonnes de terre / ha à déplacer.
Quand il n’est pas utilisé, le packer frontal peut être escamoté de façon hydraulique, en appuyant simplement sur un bouton.
Étape 2: Préparation du lit de semences
Les deux rangées traditionnelles de disques de déchaumage permettent une préparation homogène du lit de semences sur toute la largeur de travail du semoir. La profondeur de travail des disques est réglable hydrauliquement depuis la cabine du tracteur. Deux écartements de semis sont possibles : 12,5 et 16,7 cm.
Les deux rangées se composent de disques de travail à forme conique, permettant une qualité de découpe optimale et un angle d’attaque constant quelle que soit l’usure du disque. Son petit diamètre de 460 mm lui permet d’avoir une vitesse de rotation importante pour une découpe du sol et un mélange optimal. Les disques de 5 mm sont équipés de palier sans entretien et montés sur un bras individuel pour protéger les roulements.
Les disques MD se composent de deux rangées de disques droits ondulés. Le disque MD a été conçu pour une pénétration verticale du sol afin de ne pas bouleverser l’horizon superficiel du sol. Les ondulations permettent de nettoyer la ligne de semis lors de la rotation du disque et de créer de la terre fine. La profondeur de travail du disque MD de 3 à 5 cm permet de travailler une zone localisée dans laquelle la graine est positionnée grâce aux disques MD. L’espacement entre lignes de semis est de 16,7 cm. En présence d’une trémie compartimentée, l’incorporation du second produit sera effectuée au niveau de l’élément semeur CD à double entrée.
Etape 3 : rappuyer et ensuite semez
Pour un parfait contrôle de la profondeur des disques, un contact terre/graine optimisé et une remontée capillaire optimale, le sol est rappuyé par un tasse à pneus arrière. Son grand diamètre (900 mm) réduit considérablement la puissance de traction requise tout en assurant un travail de qualité. Le décalage des trains de roues évite l’effet « boule de neige » et contribue à réduire l’effort de traction nécessaire.
Etape 4 : Consolider et semer à une profondeur de semis constante
L’angle d’attaque réduit du double disque acier permet de limiter le bouleversement du sol et permet une meilleure pénétration dans le sol. La pression des disques, de 100 kg, peut donc être principalement utilisée sur les roues de rappui. Résultat : une profondeur de semis uniforme même à des vitesses de travail élevées. Pour la profondeur de semis et la pression des disques, pas de réglage individuel, tous les réglages sont centralisés depuis la cabine du tracteur pour un gain de temps.
Le contrôle de profondeur et le rappui de la graine produisent un effet de capillarité qui assure une excellente germination.
Etape 5 : Recouvrement des semences
La herse de recouvrement assure un recouvrement optimal des semences. L’intensité de travail peut être réglée grâce au réglage centralisée de la pression et avec trois angles différents d’inclinaison. Pour éviter d’endommager la herse en marche arrière, celle-ci est équipée d’un dispositif de sécurité en marche arrière.
L’u-drill est équipé d’un système de gestion des fourrières complètement automatisé, ce qui facilite l’opération et permet un gain de temps. Avec un seul bouton, l’utilisateur peut réaliser ses manœuvres, avec des étapes chronométrées en ce qui concerne le packer frontal, les disques et la barre de semis.
Lorsque la manœuvre commence, le dispositif de dosage s’arrête automatiquement afin d’éviter le surdosage. Les tuyaux de semences sont vides, permettant une économie de semences non négligeable.
L’utilisateur peut se concentrer sur le fonctionnement de la machine et la direction du tracteur, de plus cela évite le surdosage. Avec la gestion des fourrières automatisée, le travail est plus rapide, plus précis et plus efficace. L’u-drill ne nécessite qu’un seul distributeur double effet pour fonctionner.
- Le doseur ELDOS est électrique et compatible ISOBUS en standard.
- La fonctionnalité GEOCONTROL permet la coupure de doseurs par GPS en fourrières, ce qui permet des économies de semences en évitant les recouvrements inutiles
- 5 rotors sont livrés en standard.
- Le changement des rotors est simple et rapide et ne nécessite aucun outil.
- La dose de semis peut aller de 1 à 400 kg / ha
- Les deux doseurs décentralisés sont très facilement accessibles et l’opérateur peut y accéder debout les deux pieds au sol.
Etalonnage:
- Test d’étalonnage très simple.
- Un bouton de mise en route du doseur situé sur celui-ci permet à l’utilisateur d’effectuer le l’étalonnage en un temps record.
- Aucun réglage de boîte de vitesses. L’utilisateur rentre les informations dans le terminal, et appuie sur Start.
- L’étalonnage est fait automatiquement.
- Un capteur de reconnaissance du numéro de rotor évite toute erreur d’utilisation.
En fonction des exigences agronomiques individuelles, l'engrais peut être appliqué soit directement dans la ligne de semis, soit entre deux rangées.
Placement de l'engrais par le module de préparation à disques
Les sorties d'engrais dans la deuxième rangée de disques sont réparties de telle sorte que le dépôt d'engrais soit exactement entre deux lignes de semis. Toutes les plantes ont exactement la même distance jusqu’à l'engrais incorporé.
La profondeur d'incorporation de l'engrais est contrôlée en ajustant la profondeur de travail du module de préparation à disques. Cet équipement amène de la polyvalence à l'u-drill plus, puisqu'il est possible de semer deux cultures différentes à deux profondeurs différentes en un seul passage.
Application d'engrais dans la ligne de semis
L'application d'engrais dans la ligne de semis se fait par une sortie d'engrais supplémentaire. L'engrais est mélanger avec les graines. Ceci est particulièrement approprié pour l'engrais phosphorique afin de faciliter la germination et le développement des plantes efficacement. La conception spéciale de l’élément semeur à deux sorties permet également de semer deux cultures différentes en un seul passage.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèle | u-drill 6001 F | |
---|---|---|
Châssis | repliable | |
Largeur de travail et de transport (m) | 6.0 / 3.0 | |
No. de doseur ELDOS | 2 | |
Capacité trémie (I) u-drill / u-drill plus | 4,200 (60:40) | |
Débit d'huile nécessaire | > 90l/min | |
Distributeur simple effet avec retour libre | Standard | |
1x distributeur double effet pour réglage semoir | Standard | |
Puissance nécessaire 12 V > 70 A | Standard | |
No. d'éléments semeurs CD double entrée (16.7/12.5 cm) | (36/48) | |
Réglage pression éléments semeurs 100 kg depuis terminal ISOBUS en cabine | Standard | |
Réglage profondeur semis depuis terminal ISOBUS en cabine | Standard | |
Roue plombeuse (Ø 380 x 50 mm) | Standard | |
Distance inter-rangs | 12.5cm ou 16.7cm | |
Ajustement densité de semis depuis terminal ISOBUS en cabine | Standard | |
Capteur fond de trémie | Standard (2) | |
Capteur vitesse turbine | Standard | |
Information vitesse et densité de semis | Standard | |
Coupure électrique demi-largeur | Standard | |
Tasse-avant central Ø800 mm avant machine pour reconsolider entre roues tracteurs | Option | |
Tasse-avant central Ø800 mm avant machine | Option | |
Réglage profondeur travail disques depuis terminal ISOBUS en cabine | Standard | |
Disque MD (Ø430 mm) 16.7 cm inter-rang | Option | |
Rouleau packer à pneus Ø900mm pour reconsolider avant semis | Standard | |
Plateforme de chargement, éclairage et signalisation | Standard | |
Animation hydraulique de la turbine | Standard | |
Attelage CAT. III N (825 mm) | Option | |
Attelage CAT. III (965 mm) | Standard | |
Attelage CAT. IV (965mm) | Option | |
Clod board hydraulique | Option | |
Herse de recouvrement à dents en S 10 mm | Standard | |
Herse de recouvrement à dents droites 12 mm | Option | |
Kit calibration | Standard | |
Vis de remplissage | Option | |
Traceurs latéraux à commande hydraulique | Option | |
Efface-traces (2x2 dents) | Option | |
Freinage pneumatique | Option | |
Freinage hydraulique | Option | |
Flèche longue pour tracteur jumelé L>4.50 m | Option | |
Traceurs de prélevée (traçage symétrique au centre) | Option | |
Herse intermédiaire à dents droites | Option | |
Feux de travail à LED | Option | |
IM Tellus PRO /Tellus GO+ pour tracteur non ISOBUS | Option | |
IM Tellus PRO /Tellus GO+ pour tracteur ISOBUS | Option | |
Système pesée trémie avec terminal indépendant | Option | |
Capteur bouchage de rang Isobus | Option | |
Mode fourrière | Standard | |
Poids (kg) (avec tasse-avant + traceurs latéraux) | 8,400 | |
Puissance requise minimale (ch) | 190 |
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
u-drill plus |
u-drill plus |
u-drill plus |
Largeur de travail |
3.0m |
4.0m |
6.0m |
Poids (kg) avec rouleau avant + efface traces |
4,800 |
5,600 |
8,400 |
