S series
Outils de travail du sol | Herse rotative
Herse rotative Kverneland, solidité et qualité d'émiettement
La herse rotative Kverneland S series est dotée d'une puissance de 250 ch et conçue pour les terres lourdes et conditions difficiles
Description
La herse rotative Kverneland S series est disponible dans des largeurs de 3 à 4 m. Son caisson double paroi en sandwich permet une meilleure répartition des contraintes tout le long du lamier pour une plus grande solidité. Elle est équipée de 4 rotors par mètre, pour un émiettement supérieur et un besoin de puissance limité. Le montage des dents en hélicoïdal permet de réduire les à-coups et réduire la consommation.
Les bras d'attelage standard sont utilisés pour une utilisation en solo. Les bras EURO type chargeur en combinaison avec un semoir pour un attelage rapide et sécurisé de la partie semis. Une large gamme de rouleaux permet de travailler dans différentes conditions et types de sols.
Caractéristiques
Pour une performance optimale dans des conditions de sol difficile, le design offre un grand dégagement entre les portes dents et le bas. Ce montage permet un passage libre des résidus et des pierres, sans blocage, ce qui donne un excellent résultat dans des conditions avec résidus végétaux.
Modèle |
Dimension caisson (mm) |
Pignons |
Ø Arbre (mm) |
Roulements (mm) |
Distance entre roulements (mm) |
Dégagement sous lamier (mm) |
M series |
120 x 400 |
Acier trempé |
40 & 45 |
80 - 90 |
47 |
90 |
H series |
140 x 400 |
45 & 50 |
85 - 100 |
55 |
95 |
|
S series |
150 x 400 |
Acier trempé et renforcé |
55 & 60 |
110 - 120 |
80 |
95 |
Tous les modèles peuvent être équipés des dents standards ou actives "Pro-Fit", ainsi que du système éprouvé Quick-Fit pour satisfaire les besoins des clients.
Position des dents hélicoïdale
La position des dents hélicoïdale permet de prévoir des dommages causés par des grosses pierres et assure un bon nivellement de terrain. Ce montage réduit les pics de charge sur la transmission, le résultat obtenu est un fonctionnement plus souple et consommation de carburant réduite.
Compatibilité des modèles
La herse rotative Kverneland M series est équipée de dents standard et est compatible avec le système éprouvé Quick-Fit, répondant ainsi aux exigences des clients en matière d'efficacité. Le système Quick-Fit permet de remplacer facilement toutes les dents sans outil. Les dents Kverneland Quick-Fit sont solidement fixées au porte-dents à l'aide d'une goupille et d'un clip.
Options de dents
Pour minimiser les temps d'arrêt et réduire l'usure dans les sols abrasifs, la herse rotative M series peut être équipée de dents revêtues de carbure pour une plus grande durabilité. Les dents revêtues de carbure sont également disponibles avec le système Quick-Fit.

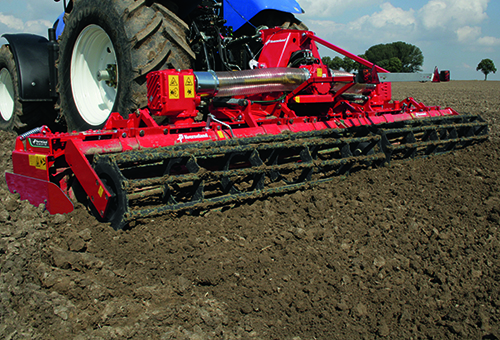

La gamme de rouleaux Kverneland offre le bon choix pour toutes les conditions du sol.
Les rouleaux assurent le rappuyage du sol comme dernière étape de la préparation optimale du lit de semence. En réduisant la porosité du sol et en limitant l'évaporation, les cultures auront le même accès aux nutriments, à l'humidité et à la lumière, un bon départ pour une croissance parfaite et des rendements élevés.
Le bon choix de rouleaux :
Rouleau Actiline ø 575 mm – 184 kg/m
- Polyvalent dans tous types de terres
- Rouleau trapézoïdal permettant de modeler un sillon en forme de V
- Sillons plombés individuellement
- Favorise les remontées capillaires
- Levées plus rapides et un meilleur tallage
- Interligne 12,5 cm ou 15 cm selon les modèles
Actipack ø 560 mm – 205 kg/m
- Pour sols moyens à lourds, en conditions humides, pierreuses et collantes grâce aux patins et couteaux indépendants
- Les disques de coupe brisent les plus grosses mottes tandis que les couteaux réglables coupent les mottes restantes, ce qui permet d'obtenir un émiettement optimal et une préparation fine du lit de semences.
Rouleau packer ø 575 mm – 160 kg/m
- Pour sols moyens à lourds
- Bonne capacité de charge
- Effet auto-nettoyant
- Réglage centralisé et indépendant des décrottoirs
- Décrottoirs carbure en option
- Rouleau polyvalent – en particulier en combinaison herse rotative/semoir
Rouleau cage ø 550 mm – 90 kg/m
- Adapté aux sols légers à moyens et aux conditions sèches
- Disponible pour utilisation frontale de la herse rotative
La flexibilité est la clé !
La barre de semis peut être facilement couplée et découplée grâce à l'attelage "Euro". Cette nouvelle conception, semblable à celle d’un chargeur frontal assure un attelage de la barre de semis en un temps record. L’e-drill est exclusivement conçu pour être combiné avec les herses rotatives Kverneland (H-series et S-series).
Le e-drill est exclusivement conçu pour être combiné avec les herses rotatives Kverneland.
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentation| Modèle | S series | S series | S series | S series | |
|---|---|---|---|---|---|
| Type de machine | fixe | fixe | fixe | fixe | |
| Largeur de travail (m) | 3.0 | 3.5 | 4.0 | 4.5 | |
| Largeur de transport (m) | 3.0 | 3.5 | 4.0 | 4.5 | |
| Dimensions du caisson (mm) | 200 x 400 | 200 x 400 | 200 x 400 | 200 x 400 | |
| Vitesse prise de force (tr/min) | 1,000 | 1,000 | 1,000 | 1,000 | |
| Sécurité cardan entraînement (Nm) | 2,500 | 2,500 | 2,500 | 2,500 | |
| Nombre de rotors | 12 | 14 | 16 | 18 | |
| Vitesse std rotors 1000 tr/min (tr/min) | 298 | 298 | 298 | 298 | |
| Vitesse des rotors option 1000 tr/min (tr/min) | 365 et 435 | 365 et 435 | 365 et 435 | 365 et 435 | |
| Distance entre les roulements coniques (mm) | 110.5 | 110.5 | 110.5 | 110.5 | |
| Dégagement sous rotors (mm) | 90 | 90 | 90 | 90 | |
| Nombre de dents | 24 | 28 | 32 | 36 | |
| Dimension des dents (mm) | 18 x 330 | 18 x 330 | 18 x 330 | 18 x 330 | |
| Dents à démontage rapide | Standard | Standard | Standard | Standard | |
| Dents actives | Option | Option | Option | Option | |
| Attelage 3 points partie supérieure | CAT II/CAT III | CAT II/CAT III | CAT II/CAT III | CAT II/CAT III | |
| Attelage 3 points partie inférieure | CAT II/CAT III N/CAT III | CAT II/CAT III N/CAT III | CAT II/CAT III N/CAT III | CAT II/CAT III N/CAT III | |
| Ajustement profondeur | manuel | manuel | manuel | manual | |
| Barre niveleuse arrière | Option | Option | Option | Option | |
| Efface-traces | Option | Option | Option | Option | |
| Rouleaux disponibles | Rouleau cage ø 550mm, packer ø 575mm, Actiline ø 550mm, Cracker ø 550mm, Actipack ø 560mm | Rouleau cage ø 550mm, packer ø 575mm, Actiline ø 550mm, Cracker ø 550mm, Actipack ø 560mm | Rouleau cage ø 550mm, packer ø 575mm, Actiline ø 550mm, Cracker ø 550mm, Actipack ø 560mm | Rouleau cage ø 550mm, packer ø 575mm, Actiline ø 550mm, Cracker ø 550mm, Actipack ø 560mm | |
| Combinaison avec barre de semis | Option | Option | Option | Option | |
| Kit d'éclairage | Option | Option | Option | Option | |
| Poids total (kg)* | 1,900 | 2,080 | 2,290 | 2,560 | |
| Puissance minimale requise (kW/ch) | 74/100 | 74/100 | 74/100 | 74/100 | |
| Puissance maximale requise (kW/ch) | 184/250 | 184/250 | 184/250 | 184/250 |
*Poids approximatif avec barre niveleuse, packer ⌀575 mm et cardan std
Caractéristiques techniques
Caractéristiques techniques
Télécharger la documentationModèles |
Largeur de travail (m) |
Nb rotors/dents |
Poids avec rouleau Packer (kg) |
Puissance Min./max.P |
S series |
3.0 |
12/24 |
1,670 |
100/250 |
S series |
3.5 |
14/28 |
1,950 |
100/250 |
S series |
4.0 |
16/32 |
2,225 |
100/250 |
S series |
4.5 |
18/36 |
2,510 |
100/250 |
*Poids approximatif avec barre niveleuse, packer ⌀575 mm et cardan std
